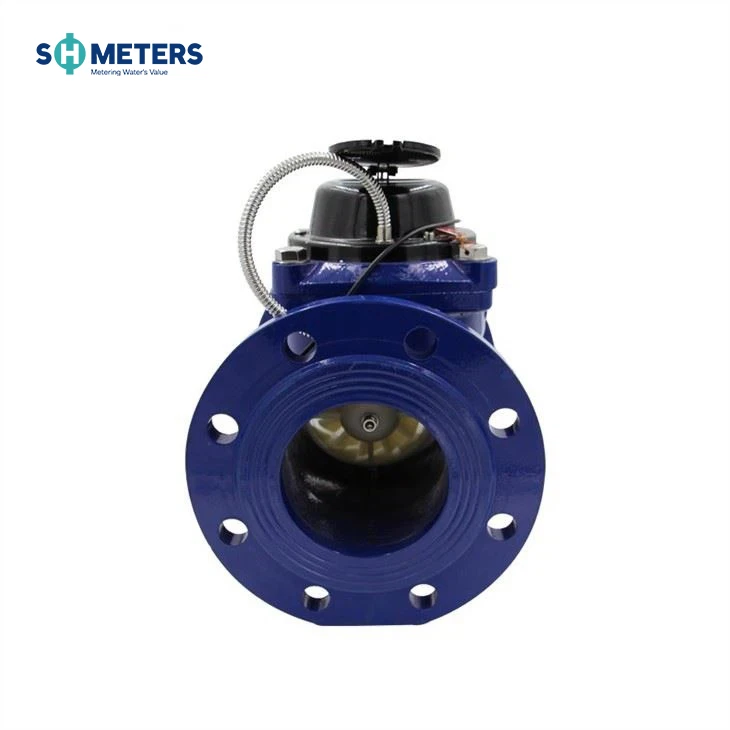

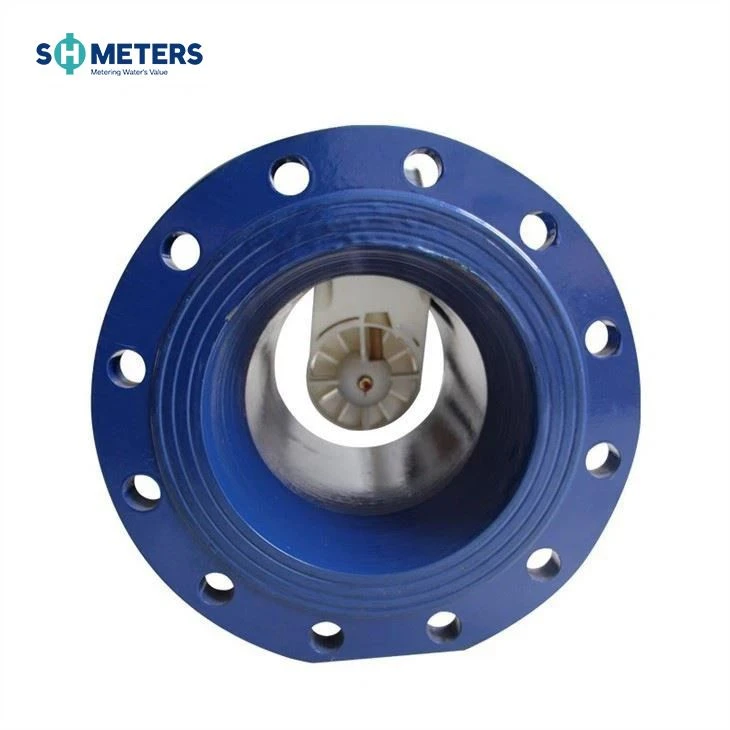

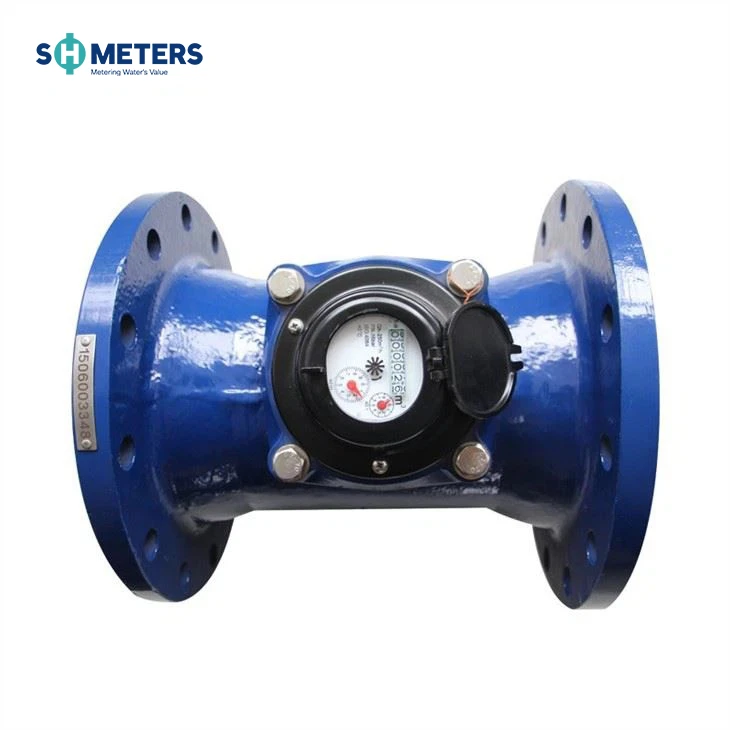

LXXG(R)-50~300(mm)
Reg Roda de paleta horitzontal, comptador d'aigua freda (calenta) de marcatge sec
Aplicació
Mesurar, memoritzar i mostrar el volum d'aigua freda que passa per la canonada.
Característiques:
1. Gran capacitat de cabal i petita pèrdua de pressió.
2. Anticontaminació, el colador d'acer inoxidable integrat pot estalviar el cost d'instal·lació. El mecanisme de mesura es pot desmuntar del cos per comprovar el manteniment i la substitució.
3.Seleccioneu materials d'alta qualitat per a una característica estable i fiable.
4. El registre segellat al buit garanteix que el dial es mantingui de la boira i que segueixi llegint clarament durant el servei a llarg termini.
Les condicions de treball
temperatura de funcionament: inferior o igual a 40 graus
pressió nominal: inferior o igual a 1.0 MPa(1,6MPa)
pèrdua de pressió: inferior o igual a 0,1 MPa
Dimensions
| Tipus | Mida | Llargada | Altura | Brida de connexió | ||
| mm | D1 Diàmetre exterior | Diàmetre del cercle de cargols D2 | Perns de connexió (nM) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | {{0}}M20(1.0Mpa) |
| 12-M20(1,6Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | {{0}}M20(1.0Mpa) |
| 405 | 355 | 12-M24(1,6Mpa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | {{0}}M20(1.0Mpa) |
| 460 | 410 | 12-M24(1,6Mpa) | ||||
NOTA: La dimensió de la brida s'ajusta a l'estàndard ISO7005-1:1988. L'estàndard de brida es pot personalitzar. També s'accepten comandes de productes amb requisits especials
Posició del pols
| Mida | Posició del pols |
| DN50-200 | 100/1000L/pols |
| DN250-DN300 | 1000L/pols |
Corba de pèrdua de pressió
Especificació de la tècnica de flux
| Flux nominal | Caudal màxim Q4 | Flux permanent Q3 | Q3/Q1 | Q2/Q1 | Flux de transició Q2 | Flux mínim Q1 | Lectura mínima | Lectura màxima | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
La descripció de funcionament del sistema de dos interruptors de canya
Si us plau, mireu el diagrama del sistema de dos interruptors de canya a continuació, els dos interruptors de canya s'activaran "ON" O "OFF" respectivament per l'imant que s'ajusta al punter o engranatge durant el seu funcionament al registre, però mai "ON" a la mateix temps, tret que l'imant de sortida ataci.
Els dos interruptors de canya operen dos "ON" i dos "OFF" en una ronda del punter o l'engranatge significa una sortida de senyal, aquest principi evita la pèrdua o el recompte de la sortida del senyal a causa dels interruptors que mouen o la canonada vibra, de manera que assegura la fiabilitat de la sortida del senyal.
Garantia
Tots els comptadors estaran garantits contra defectes de mà d'obra i materials durant un període d'un (1) any des de la data d'acceptació. Els comptadors defectuosos o les peces descobertes dins d'aquest període s'han de substituir sense càrrec a la seva tornada a SHMETERS.
