Descripció del producte

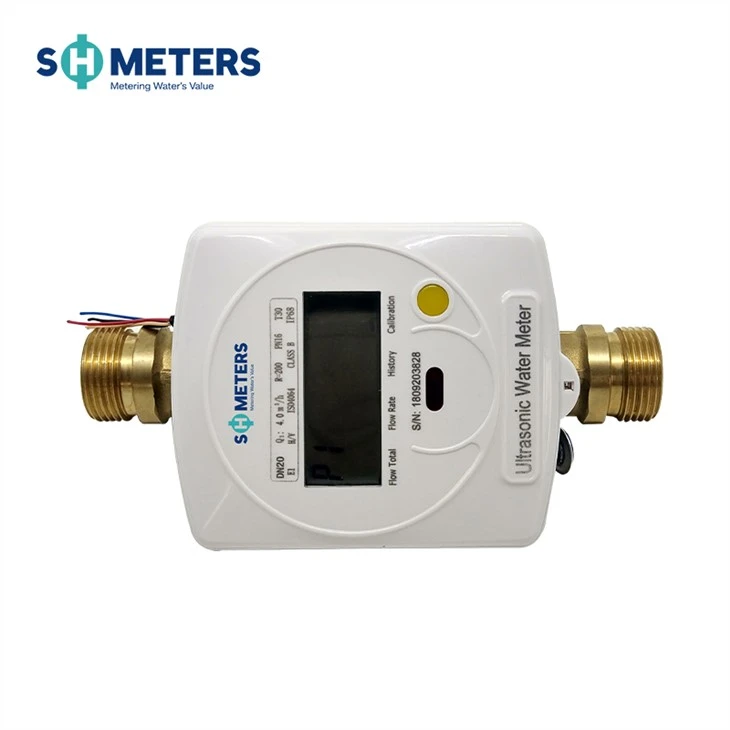

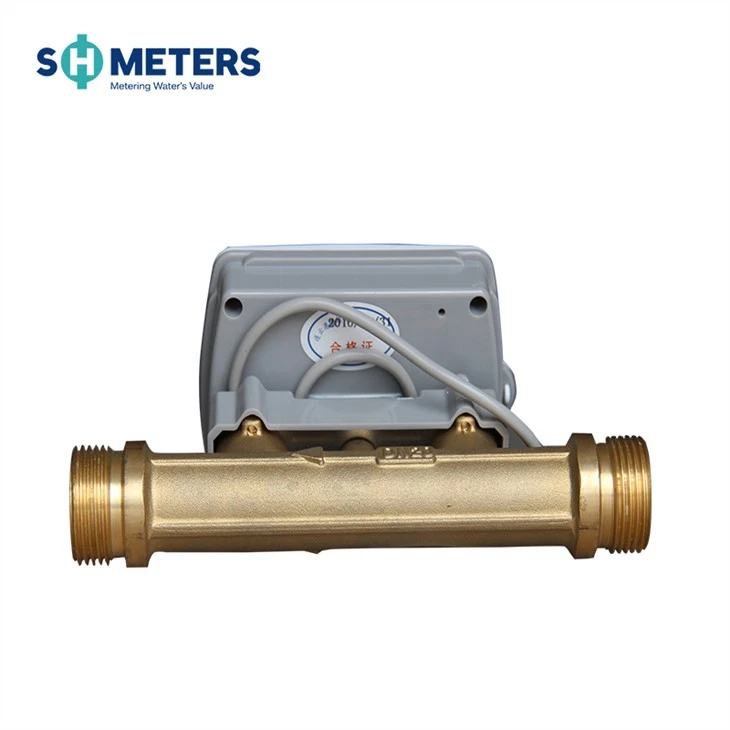

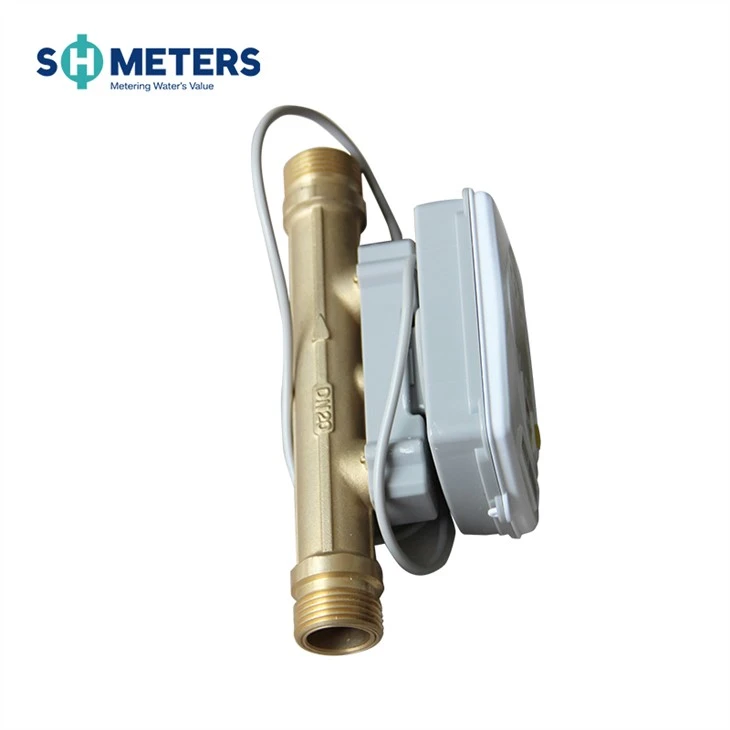

ultrasonic water meter description

El nostre comptador d'aigua ultrasònic no té peces mòbils, amb una alta precisió durant anys. Sense components mòbils al sensor de flux, eviteu l'abrasió a llarg termini de les peces mecàniques, que pot provocar una mesura inexacte i una fallada del mesurador. Aquest disseny també és resistent a les impureses, per la qual cosa no hi ha cap inspecció ni manteniment gratuït-.

paràmetre tècnic

Diàmetre nominal (mm)	15	20	25	32	40
Flux de sobrecàrrega Q4 (m/h)	3.125	5	7.875	12.5	20
Caudal permanent Q3 (m3/h)	2.5	4	6.3	10	16
Flux de transició Q2 (m3/h)	0.02	0.032	0.05	0.08	0.128
Caudal mínim Q1 (m3/h)	0.0125	0.02	0.0315	0.05	0.08
Caudal inicial-(m3/h)	0.005	0.005	0.008	0.01	0.015
Flux màxim	999999.999
Interval de mesura	Q3/Q1, R200/(R250 personalitzable)
Classe de precisió	Classe 2
Classe de pèrdua de pressió	Menor o igual a 0,04 MPa
Pressió de treball	1,6 MPa
Classe de temperatura	T30/T50
Interval de temperatura	(5~55) graus
Temperatura d'emmagatzematge	-20 ~ 60 graus
Classe de medi ambient	Classe B
Classe electromagnètica	E1
Font d'alimentació	-Bateria de liti integrada de 3,6 V CC
Durada de la bateria	8-10 anys
Capacitat de la bateria	8500 mAh
Consum d'energia	10μA
Posició d'instal·lació	Qualsevol angle

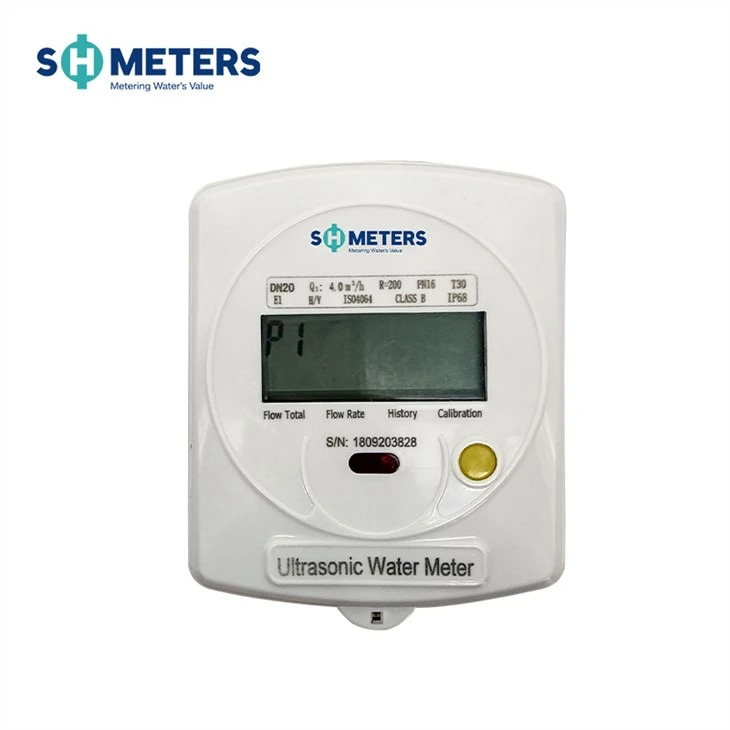

Mostra	LCD, caràcters addicionals de 8 dígits
Camp d'instal·lació	U10/D5
Interfície de comunicació	RS485 modbus/LoRa/LoRaWAN/NB-IOT
Classe de protecció	IP68

avisos per a la instal·lació

Rentar les canonades abans de la instal·lació per evitar grava i altres objectes estranys;
Instal·leu una vàlvula i un filtre abans del comptador d'aigua;
No toqueu la part elèctrica ni estireu els cables per evitar danys durant la instal·lació;
Quan el comptador d'aigua s'instal·la de manera horitzontal o inclinada, la sonda de flux ultrasònic a les canonades s'ha de col·locar horitzontalment i, quan s'instal·la verticalment, assegureu-vos que l'aigua flueix de baix a amunt;
Tingueu en compte que la direcció de la fletxa de la canonada ha de ser coherent amb la direcció del flux d'aigua durant la instal·lació;
La rentadora de juntes s'ha d'instal·lar correctament per evitar que la rentadora desalineada bloquegi l'aigua i afecti la precisió del comptador d'aigua;
El comptador d'aigua no s'ha d'instal·lar en un lloc que pugui veure's afectat per fortes vibracions mecàniques; Avisos especials:
1. Assegureu-vos d'instal·lar una vàlvula d'encesa-apagada i un filtre abans del comptador d'aigua i es recomana una altra d'encesa-apagada després d'aquest per al manteniment. Per evitar el retrocés, s'ha d'instal·lar una vàlvula de retenció davant o darrere del comptador d'aigua.

ultrasonic water meter installation 1

Abans d'utilitzar aquest comptador d'aigua, la canonada s'ha d'omplir d'aigua, en cas contrari, provocarà una mesura inexacte o fins i tot no{0}};
Quan instal·leu el comptador d'aigua, s'ha de reservar una longitud de DN * 10 davant del comptador d'aigua. O s'ha de reservar la longitud de DN*5 darrere del comptador d'aigua;
El comptador d'aigua actualitzarà la pantalla cada 4 s i llegirà el comptador d'aigua (inclosos el valor inicial i el valor final) almenys 4 s després de tancar la vàlvula quan es prova el comptador d'aigua, en cas contrari, els resultats de la prova es poden veure afectats;
Si us plau, assegureu-vos que el cabal mitjà estigui dins del rang de cabal del comptador d'aigua durant la prova i l'ús, en cas contrari, pot provocar danys al comptador d'aigua;
En cas de qualsevol mal funcionament (p. ex. error de mesura, etc.) durant l'ús, poseu-vos en contacte immediatament amb el departament de gestió corresponent i no el repareu per vosaltres mateixos;
El producte està dissenyat amb un segell anti-desmuntatge d'un sol ús que només l'ha de treure el personal designat o, en cas contrari, s'exclourà del servei postvenda gratuït-.
