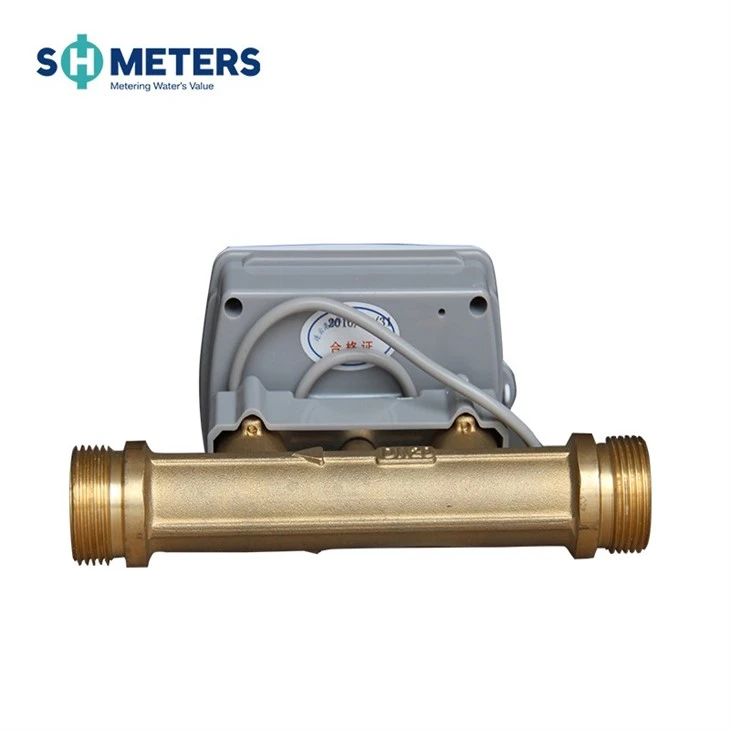

Descripció del producte

Sense peces mòbils, alta precisió durant anys. Sense components mòbils al sensor de flux, eviteu l'abrasió a llarg termini de les peces mecàniques que poden provocar una mesura inexacta i una fallada del mesurador. Aquest disseny també és resistent a les impureses, per tant, cap inspecció i manteniment no són gratuïts.

product-790-380

Característiques del producte

Una baixa velocitat d'arrencada (5L/h), permet mesurar amb precisió;
El cabal és baix a 12,5 L/h;
El rang dinàmic (Q3/Q1) arriba a 200:1;
Sense peces mòbils mecàniques, sense desgast, llarga vida útil;
Pèrdua de pressió baixa;
cabal mesurable;
Alta freqüència de mesura;
Interfície de lectura fotoelèctrica infraroja;
tacte capacitiu;
Bateria ER26500 8500mAh;
Material: 58 coure, resina ABS;
Es pot instal·lar a qualsevol lloc;
Sona com una alarma quan entra aire;
Admet RS485 Modbus/LoRa/LoRaWAN/NB-IOT, adequat per a instal·lació exterior;
nivell de protecció IP68;
Les dades no es perdran encara que s'apaga l'alimentació. Les dades s'emmagatzemen durant més de 10 anys, amb 23 mesos de dades històriques desades automàticament;
Les dades tècniques compleixen la norma internacional ISO4064;
Adquirida la certificació ISO9001;
Període de garantia: 2 anys.

Paràmetre tècnic

Diàmetre nominal (mm)	15	20	25	32	40
Flux de sobrecàrrega Q4 (m/h)	3.125	5	7.875	12.5	20
Caudal permanent Q3 (m3/h)	2.5	4	6.3	10	16
Flux de transició Q2 (m3/h)	0.02	0.032	0.05	0.08	0.128
Caudal mínim Q1 (m3/h)	0.0125	0.02	0.0315	0.05	0.08
Caudal d'arrencada (m3/h)	0.005	0.005	0.008	0.01	0.015
Flux màxim	999999.999
Interval de mesura	Q3/Q1, R200/(R250 personalitzable)
Classe de precisió	Classe 2
Classe de pèrdua de pressió	Menor o igual a 0,04 MPa
Pressió de treball	1,6 MPa
Classe de temperatura	T30/T50
Interval de temperatura	(5~55) graus
Temperatura d'emmagatzematge	-20~60 graus
Classe de medi ambient	Classe B
Classe electromagnètica	E1
Font d'alimentació	Bateria de liti incorporada DC 3,6 V
Durada de la bateria	8-10 anys
Capacitat de la bateria	8500 mAh
Consum d'energia	10μA
Posició d'instal·lació	Qualsevol angle
Mostra	LCD, caràcters addicionals de 8 dígits
Camp d'instal·lació	U10/D5
Interfície de comunicació	RS485 modbus/LoRa/LoRaWAN/NB-IOT
Classe de protecció	IP68

Avisos per a la instal·lació

Si us plau, renta les canonades abans de la instal·lació per evitar que entrin matèries estranyes, com ara grava;
Instal·leu vàlvules i filtres davant del comptador d'aigua;
No toqueu components elèctrics ni estireu cables durant la instal·lació per evitar danys;
Si el comptador d'aigua està instal·lat horitzontalment o inclinat, instal·leu la sonda de flux ultrasònic horitzontalment a la canonada. Si s'instal·la verticalment, assegureu-vos que el flux d'aigua sigui de baix a dalt;
Quan instal·leu, tingueu en compte que la direcció de la fletxa de la canonada ha de ser coherent amb la direcció del flux d'aigua;
La junta d'unió s'ha d'instal·lar correctament per evitar la desalineació i l'obstrucció d'aigua, que afectaran la precisió del comptador d'aigua;
No instal·leu el comptador d'aigua en un lloc on es pugui veure afectat per fortes vibracions mecàniques. Nota especial:

1. Es recomana instal·lar una vàlvula d'encesa i un filtre davant del comptador d'aigua i instal·lar una vàlvula d'encesa després del comptador d'aigua durant el manteniment. Les vàlvules de retenció s'han d'instal·lar abans i després del comptador d'aigua per evitar el retrocés.

Abans d'utilitzar aquest comptador d'aigua, la canonada s'ha d'omplir d'aigua. Si no ho feu, es poden produir mesures inexactes o impossibles;
En instal·lar el comptador d'aigua, s'ha de reservar una longitud de DN*10 davant del comptador d'aigua. O cal assegurar-se la longitud de DN * 5 darrere del comptador d'aigua;
El comptador d'aigua actualitza la pantalla i llegeix el valor del comptador d'aigua (inclosos el valor inicial i el valor final) cada 4 segons;
Quan proveu el comptador d'aigua, espereu almenys 4 segons després de tancar la vàlvula. En cas contrari, els resultats de la prova es poden veure afectats;
Quan proveu i utilitzeu, assegureu-vos que el cabal del medi estigui dins del rang de cabal del comptador d'aigua. En cas contrari, el comptador d'aigua es podria danyar;
Si es produeix un mal funcionament durant l'ús (com ara una mesura incorrecta), poseu-vos en contacte immediatament amb el departament de gestió corresponent i no el repareu vosaltres mateixos;
Aquest producte té un adhesiu anti-descomposició d'un sol ús col·locat, que només pot ser retirat pel personal designat. En cas contrari, no podreu gaudir del servei postvenda gratuït.
