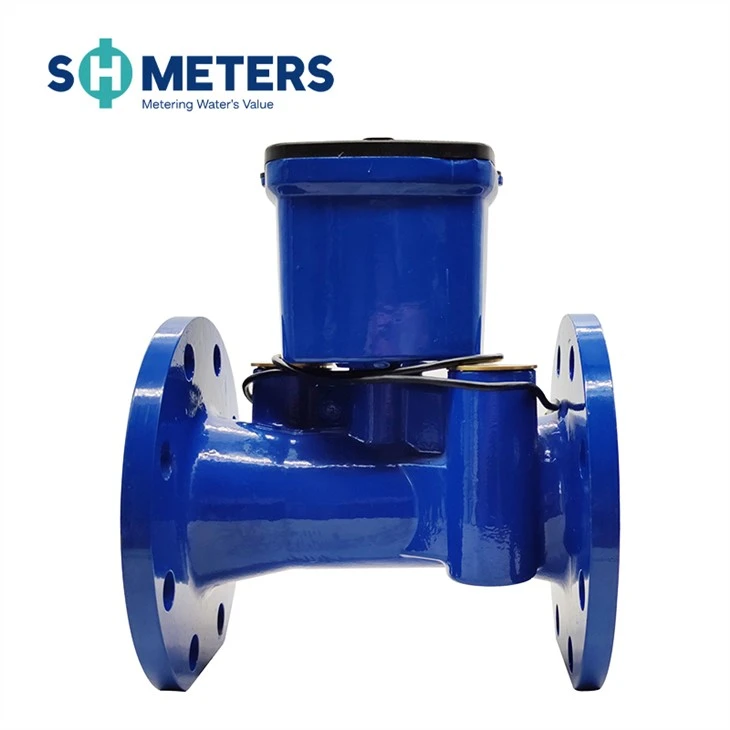

Descripció del producte
És un instrument de mesura per mesurar, registrar i mostrar contínuament el volum d'aigua que flueix pel sensor mitjançant l'ús del mètode de diferència de temps ultrasònic. Si us plau, llegiu atentament aquest manual abans d'utilitzar-lo, per utilitzar-lo al màxim i evitar pèrdues innecessàries.
Paràmetre tècnic
|
Diàmetre nominal (mm) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|
Flux màxim Q4 (m³/h) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 |
|
Flux nominal Q3 (m³/h) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
|
Flux de transició Q2 (m³/h) |
0.16 | 0.256 | 0.4 | 0.64 | 1.024 | 1.6 | 2.56 | 4.03 | 6.4 |
|
Flux mínim Q1 (m³/h) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 |
|
Caudal inicial-(m³/h) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 |
|
Flux màxim |
9999999.9 |
||||||||
|
Flux invers |
9999999.9 |
||||||||
|
Interval de mesura |
Q3/Q1, R250 (R400 personalitzable) |
||||||||
|
Classe de precisió |
Classe B |
||||||||
|
Classe de pèrdua de pressió |
Menor o igual a 0,063 MPa |
||||||||
|
Pressió de treball |
1,6 MPa |
||||||||
|
Classe de temperatura |
T30 |
||||||||
|
Interval de temperatura |
(5~55) graus |
||||||||
|
Classe de medi ambient |
Interior, classe B |
||||||||
|
Classe electromagnètica |
E1 (Residencial, Comercial, Industrial) |
||||||||
|
Font d'alimentació |
-Bateria de liti integrada de 3,6 V CC |
||||||||
|
Durada de la bateria |
＞ 10 anys |
||||||||
|
Posició d'instal·lació |
Qualsevol angle |
||||||||
|
Mostra |
LCD, 8 dígits + caràcters addicionals |
||||||||
|
Classe de sensibilitat del perfil de flux |
U10/D5 |
||||||||
|
Interfície de comunicació |
RS485 Modbus/ Sortida de polsos/GPRS/NB-IOT/Lorawan |
||||||||
|
Classe de protecció |
IP68 |
||||||||
|
Temperatura d'emmagatzematge tolerable |
-20 ~ 60 graus |
||||||||
|
Potència estàtica |
10μA |
||||||||
|
Consum d'energia en funcionament |
45μA |
||||||||
Contingut de visualització del comptador
P1: A l'última interfície de P1, continueu cobrint l'àrea de detecció durant més de 3S per introduir P2 i repetiu aquesta operació per introduir P3, P4
P2: Flux acumulat del mes històric
P3:Per a la depuració i proves internes, no té cap significat.
P4: Estat de la prova
| Mode | No. | Descripció de la visualització |
| P1 | 1 | Flux acumulat |
| 2 | Temperatura | |
| 3 | Mida | |
| 4 | Caudal | |
| 5 | Flux acumulat negatiu | |
| 6 | Flux acumulat net | |
| 7 | Temps de treball | |
| 8 | Estat del sensor | |
| 9 | Tensió d'alimentació | |
| P2 | Flux acumulat del mes històric | |
| P3 | Per a la depuració i proves internes, no té cap significat | |
| P4 | 1 | Flux acumulat |
| 2 | Coeficient | |
| 3 | Caudal | |
| 4 | Temps de treball | |
Nota: La interfície de visualització del mesurador està subjecta a canvis per personalitzar-lo o actualitzar-lo.
