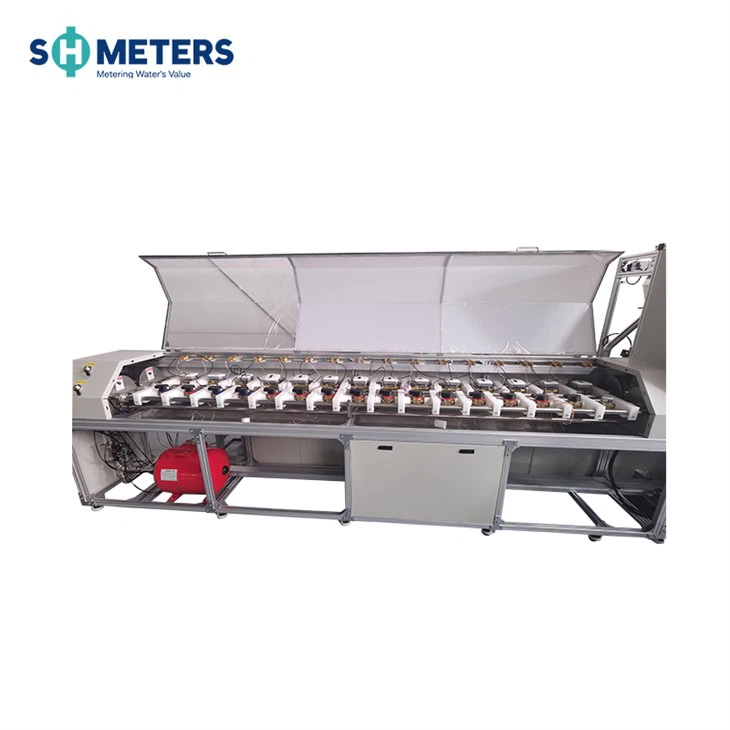

Components del banc de proves del comptador d'aigua totalment automàtic

El conjunt del pistó proporciona un cabal estable i baix per al banc de proves i és adequat per a proves de producció i proves de desenvolupament de productes d'instruments de mesura de baix-caudal.

El cabal del conjunt del pistó es calcula multiplicant l'àrea de la secció transversal interna del pistó{0}}per el desplaçament del pistó durant un període de temps. S'utilitza un codificador lineal per mesurar el desplaçament del pistó, millorant la precisió de la mesura del desplaçament. El codificador lineal emet un senyal de quadratura AB, que millora quatre vegades la precisió.

El conjunt del pistó consta d'un bastidor, un cilindre del pistó, una barra del pistó, un servomotor, un codificador lineal i un sensor.

S'utilitza un servomotor Panasonic. Un servomotor converteix els senyals de tensió en parell i velocitat per conduir l'objecte controlat. Canviar el senyal de tensió pot alterar la velocitat i la direcció del servomotor.

El servo té un codificador-de 23-bits integrat, que proporciona una major precisió de control. El servosistema mou el pistó amb precisió en funció del flux instantani i dels senyals de calibratge enviats per l'ordinador amfitrió. El servomotor té un parell d'arrencada elevat, un ampli rang de funcionament, sense rotació automàtica i una alta precisió de posicionament. S'utilitza àmpliament en diversos sistemes de control d'automatització.

• El dipòsit d'aigua està fet d'acer inoxidable 304 i inclou un sensor de nivell de líquid a la part inferior. El programari pot controlar el nivell actual del tanc. Un escalfador elèctric opcional proporciona un control de la temperatura de l'aigua amb una precisió de ±1 grau. Està cobert amb aïllament per minimitzar la pèrdua d'energia

• Hi ha refrigeradors i termòstats opcionals disponibles segons els requisits de prova

S'utilitza per estabilitzar la pressió del sistema de canonades.

Les bombes d'aigua s'utilitzen per subministrar aigua a cabals de Q3 i superiors. També s'utilitza per eliminar les bombolles abans de la prova.

La canonada d'inspecció del comptador consta d'una pinça del comptador, canonades i una vàlvula de commutació.

La pinça es pot ajustar per adaptar-se a longituds de metres, la qual cosa li permet subjectar una varietat de mides de metres. Utilitza un mecanisme de subjecció pneumàtic extern per prevenir eficaçment les fuites d'aire causades per danys al segell a causa d'un ús prolongat.

El dispositiu utilitza una pinça reversible d'una-fila accionada per un servomotor, que facilita l'extracció al buit dels comptadors d'aigua de tipus humit-, elimina les bombolles d'aire i les taques d'aigua al dial del comptador i augmenta la taxa d'èxit de l'adquisició de reconeixement d'imatges.

El nostreBanc de proves del comptador d'aiguaestà equipat amb un mecanisme de pistó, que ofereix estabilitat, fiabilitat, bona repetibilitat, alta automatització i facilitat d'operació. Evita de manera efectiva els artefactes d'inici-aturada i no genera calor, garantint una temperatura constant de l'aigua.

S'utilitza una bàscula electrònica de METTLER TOLEDO com a estàndard (segons elBanc de proves del comptador d'aigua, l'escala varia; la petita és de 60 kg/6000 E, i la gran és de 12.000 kg/6000 E). La bàscula es munta de forma independent a l'exterior de l'equip, minimitzant els errors causats per vibracions i facilitant el calibratge.

Aquest sistema de calibratge ajuda els usuaris a completar tot el procés de prova del comptador d'aigua. Els operadors simplement configuren paràmetres a la interfície per controlar automàticament els paràmetres de funcionament com ara la temperatura i la pressió.

A continuació, el sistema analitza i desa les dades de la prova i genera automàticament un informe de calibratge. Tot el procés és intuïtiu i eficient, minimitzant la intervenció manual. El sistema inclou mòduls per a la gestió del sistema, la configuració de paràmetres, la interfície de calibratge i la consulta de dades, oferint una funcionalitat completa i facilitat d'ús. Admet múltiples mètodes de comunicació, com ara sèrie, infrarojos, MBUS i NFC, i pot personalitzar de manera flexible els protocols per satisfer les necessitats del client, garantint la compatibilitat amb diferents tipus de comptadors d'aigua.

Desenvolupat d'acord estricte amb els estàndards de prova i els procediments de calibratge, el programari garanteix resultats de proves precisos i fiables alhora que ofereix una excel·lent escalabilitat i adaptabilitat.
