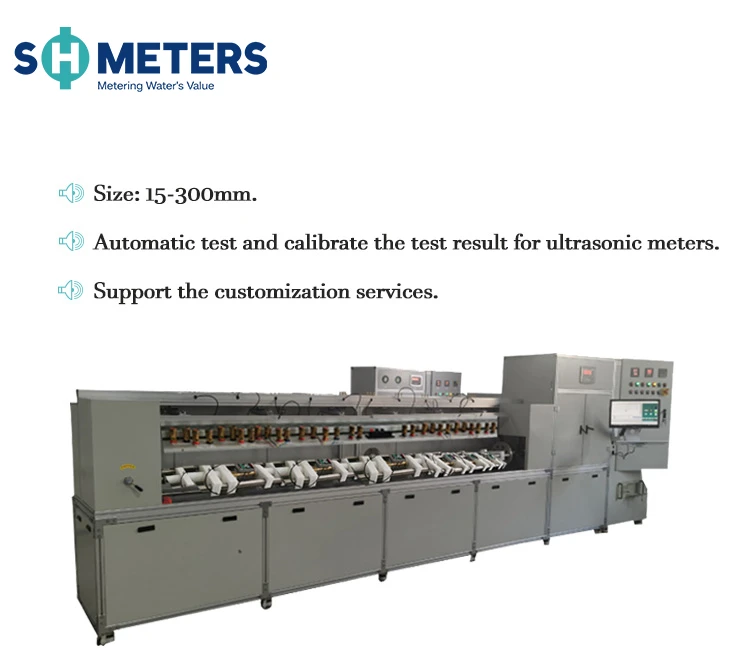

Banc de calibració i proves de mesuració d'aigua ultrasònica

Incertesa del dispositiu

Menor o igual al 0,2% (k =2)

Rang de pressió

0- 1.6 mPa

Temperatura ambient

15-25 grau

Humitat relativa

(45% -75%)

Pressió atmosfèrica

(86-106) KPA

Pressió laboral

0- 1.6 mPa

Tensió d’alimentació d’alimentació

400V ± 5%, 50Hz

Pressió de la font d’aire

(3.5-6) barra

Potència de l'equip

Bomba d'aigua 1,8kW, pistó 3kW, calefacció 6kW

Nombre de comptadors d’inspecció

Meters ultrasònics (DN15: 14 PCS, DN20: 12 PCS, DN25: 10 PC)

Mida de l'equip

Longitud, amplada i alçada (5800 mm *1500 mm *2500mm)

Gamma de flux

0.002-7[m³/h]

Bomba d'aigua

69H/8 m³/h

Pressió laboral

10 [bar]

Longitud del mesurador provat

DN15 (165mm) 14 PCS

DN20 (195mm) 12 PCS

DN25 (225mm) 10 PCS

Especificacions del pistó

Volum 22L/Resolució 0.036 ml/pressió PN16/Panasonic Servo Drive

Escala electrònica

150kg/6000E

Contenidor de peses

120L

Maler de flux electromagnètic

Axg/dn 2.5+ dn25, Japó

Commutador DN25

Commutador

DN25

Sensor de temperatura

PT100, Classe A de precisió, instal·lat a l’entrada i sortida

Sensor de pressió

Precisió del 0,5%, instal·lat a l’entrada i sortida

Mètode de prova

Mètode Start-Stop + Mètode Commutador

Interfície de senyal estàndard

ULSE+MBUS+RS485

Potència de l'equip

10kW

Hidroelèctrica

L’usuari proporciona una subministrament d’alimentació de cinc fils AC400V/aigua pura/6 barres
